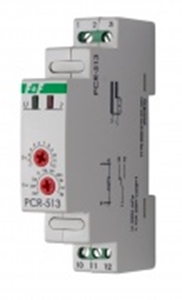

Реле времени PCR-513 F&F с задержкой 10А

Назначение:

Микропроцессорное электронное реле времени PCR-513, PCR-513Uпредназначено для включениявыключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.

Включение нагрузки после подачи напряжения питания и отсчета заданного времени.

Особенности эксплуатации реле PCR:

• При включённом питании реле не реагирует на изменение диапазонов времени.
• Изменение диапазона времени и функции возможны только после отключения и повторного включения напряжения питания.
• При включённом питании возможна только плавная регулировка времени в установленном диапазоне.

Принцип работы:

После подачи напряжения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12. В Таком положении реле остаётся до отключения питания

Технические данные:

* - выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.
