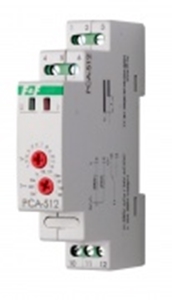

Реле времени PCA-512U F&F с задержкой времени 10А

Назначение:

Микропроцессорное электронное реле времени РСА-512, РСА-512Uпредназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Нагрузка включается после подачи напряжения и отключается после отсчета заданного отрезка времени.

Принцип работы реле РСА-512:

При включении питания включается реле, замыкаются контакты 11 -12. После отсчёта установленной выдержки времени реле отключается и в таком положении остаётся до отключения питания.

Монтаж:

1. Выключить питание;
2. Установить реле времени в распределительном щите на DIN-рейке;
3. Провода питания подключить к зажимам 1 и 3 (смотри схему подключения);
4. Через зажимы 11, 12 подключить управляемую нагрузку RH1 (согласно схеме подключения);
5. Переключателями на лицевой панели установить требуемую функцию и временные параметры работы;
6. Включить напряжение питания.

Технические данные:

* - выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.
