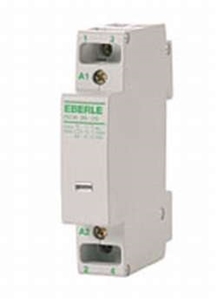

Магнитный пускатель EBERLE ISCH 20-2S на DIN-рейку 20A

Магнитные пускатели используются для автоматизации процессов в строительстве и системах административного управления: в первую очередь для регулирования освещения, вентиляции и нагревательных систем, насосов (в т.ч. нагревательных). Приборы монтируются на DIN-рейку в соответствии с DIN EN 50 022.

Преимущества

- бесшумное включение

- бесфоновая работа

- отображение положения переключателя

- встроенная обмотка катушки

- возможно использование дополнительного переключателя

- защита катушки от перегрузки до 5 кВ

- высокая коммутационная способность и срок службы

- быстрое замыкание благодаря системе блокировки

- соединения с клапанами открытого типа

- защита от внешних воздействий в соответствии с VDE 0106, раздел 100

Модельный ряд

Тип ISCH 20 оснащен катушкой переменного тока. Типы ISCH 24, 40 и 63 имеют катушку постоянного тока и поэтому бесшумны. В сравнении с системой переменного тока низкочастотный шум появляющийся при включении едва различим. Встроенный мостовой диод обеспечивает соединение с источником переменного напряжения.

Встроенный резистор защищает катушку от перебоев напряжения и перегрузок до 5 кВ. Кроме этого сокращает шум, вызванный магнитным полем. Контакторы также могут использоваться с программируемыми логическими контроллерами. Нет необходимости в дополнительном подавлении сигнала катушки: радиопомехи подавляются самостоятельно.

Перегрузки могут спровоцировать единичное увеличение тока до 200 А, или мощности до 4 Дж, или тока до 106х а А, или мощности 0,05 Дж при частоте радиоволн (8/20 μсек.)

Любой контакт пускателя может быть как регулирующим, так и дополнительным. Замкнутые и разомкнутые контакты могут перекрываться. Дополнительный двухштырьковый переключатель HS6 может использоваться в моделях ISCH 24, 40 and 63 для изменения положения контактов.
