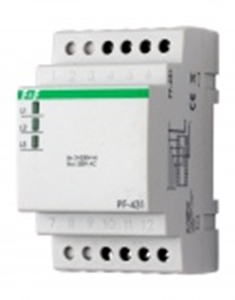

Назначение:
Автоматические переключатели фаз PF-431предназначены для повышения надежности питания однофазных потребителей. Они применяются там, где необходимо непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.
Принцип работы:
К переключателю подведено 3-х фазное напряжение питания, а на выходе его однофазное напряжение 220В 50 Гц. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений, выход переключателя подключается к другой фазе. Приоритетной фазой является фаза L3, т.е. если напряжение в ней находится в указанных выше пределах, то она всегда будет подключена.
Монтаж:
- отключить питание;
- подключить: фазы L1, L2, L3 к зажимам 3, 4, 5, а нейтральный провод - к зажиму 6. В качестве фазы L3 применять фазу с самыми стабильными параметрами и подключить ее к зажиму 5 в качестве приоритетной. В качестве фазы L1 использовать фазу с самыми нестабильными параметрами и подключить к зажиму 3.
- нагрузку подключить к зажиму 11 или12 (фаза) и нейтральному проводу сети;
- включить питание и проверить работу переключателя, выключая напряжение поочередно в фазах L3, а затем L2. Напряжение на выходе должно быть неизменным.
Технические данные:
Параметр | PF-431 |
---|
Напряжение питания: | 3x380В 50 Гц |
Выходное напряжение: | 220В 50 Гц |
Максимальный ток нагрузки: | 16А, АС1 |
Порог переключения (фаза L1 ,L2): | 195 В |
Порог переключения (фаза L3): | 190 В |
Гистерезис: | 5 В |
Рабочая температура: | от -25°С до +50°С |
Время переключения: | не более 0,3 сек. |
Степень защиты: | IP20 |
Размеры: | З модуля типа S (52,5 мм) |
Монтаж: | на DIN-рейке 35 мм |
