Назначение:

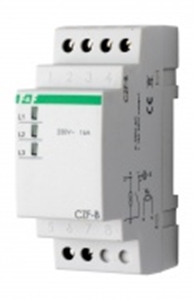

Реле контроля фаз CZF-B предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода.
Принцип работы:
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателя подано напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение происходит с задержкой в 3-5 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. Включение происходит автоматически по восстановлении правильного напряжения питания.
Монтаж:
- отключить питание;
- подключить зажимы 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу От катушки контактора отключить провод управления и соединить его с зажимом 7, свободный вывод катушки к зажиму 8.
- включить питание, если все светодиоды светятся, напряжение в пределах нормы, можно запустить двигатель.
- проверить работу реле, отключая напряжение в отдельных фазах. Светодиод соответствующей фазы должен погаснуть, электродвигатель отключится.
Технические данные:
Параметр | CZF-B |
---|
Напряжение питания: | 3x380В 50Гц |
Максимальный ток контактов реле: | 10А, АС1 |
Максимальный ток катушки контактора: | 2А |
Контакт: | 1Z (1 замыкающий) |
Напряжение выключения: | 175В |
Асимметрия напряжения: | 45В |
Гистерезис: | 5В |
Задержка отключения: | 3-5 сек. |
Рабочая температура: | от -25°С до +50°С |
Потребляемая мощность: | 0,3 Вт |
Степень защиты: | IP20 |
Размеры: | 35x65x90 мм |
Монтаж: | на DIN-рейке 35 мм |
